液浸冷却システムとは、サーバ等のICT機器を絶縁性のある特殊な液体の中に浸し、サーバを直接冷却する方法を指します。
機器に直接冷媒を触れさせ冷却するため、従来の空冷と比較しても、エネルギー効率の高い次世代の冷却方式として注目されています。液浸冷却に使用される冷媒は、フッ素系不活性液体やシリコンオイル等があります。


【液浸冷却システム導入のメリット】

従来の空冷・水冷と比較し、冷却効率が良い

省スペース化できる

冷却時の騒音を削減できる

【液浸冷却の方法】

液浸冷却には、「単相式」と「二相式」の主に２種類の方法があります。

単相式液浸冷却とは
液体の状態で循環し、ICT部品等を冷却する方法です。

〈循環の流れ〉
①冷却液でICT部品等を冷やす
↓
②温まった液体がチラー（外部冷却装置）へ排出される
↓
③冷やされた液体を再び戻す


二相式液浸冷却とは
液化と気化を繰り返して、冷却する方法です。

〈循環の流れ〉
①冷却液でICT部品等を冷やす
↓
②温まった液体が気化する
↓
③発生した気体が冷却装置上部で冷やされる
↓
④気体が冷やされることで液体になり落下し再び冷却液に戻る

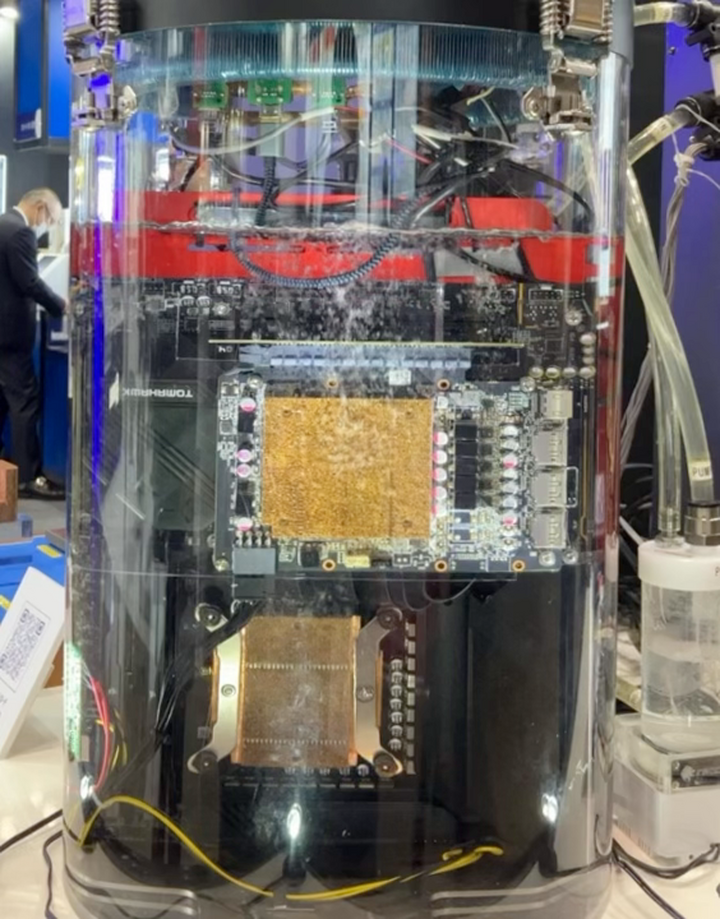

実際に二相式液浸冷却システム「爽空Sola mini」で、基板を冷却している様子です。
フッ素系絶縁性流体「Galden」の沸点55℃品を充填しており、コンピュータ内の基板を55℃以下に冷却しています。
気泡が発生しているCPU部分には、ロータスヒートシンクを使用しております。

二相式液浸冷却システム「爽空Sola mini」
フッ素系絶縁性流体「Galden」
ロータスヒートシンク


▼液浸冷却デモの様子
